Vochtbestendige houtvezelisolatie voor daken en gevels
Gutex Multitherm is een hydrofobe minder hard geperste houtvezelplaat vezelplaat die ideaal is voor geventileerde gevels en als dampdiffusie open onderdakplaat. Met diktes tot 200 mm maakt het efficiënte isolatie van het dak en de gevel in één arbeidsgang mogelijk, wat tijd en geld bespaart. Het formaat van 1760 x 600 mm draagt ook bij aan een snelle verwerking - vooral in het dak. Bovendien overtuigt het ecologische Multitherm met uitstekende thermische isolatie-eigenschappen dankzij de lage thermische geleidbaarheid (λD 0,040 W/mK) en uitstekende warmteopslagcapaciteit.
- Goede thermische isolatie het hele jaar door voor een laag energieverbruik voor verwarming en koeling
- Kan tot 4 maanden in weer en wind op de gevel staan, dankzij hydrofobering
- Tijdbesparende installatie dankzij hoge maatnauwkeurigheid en groot formaat
Certificaten & keurmerken
Warmtegeleidingsvermogen nominale waarde λD
0,040 W/mK
Warmtegeleidingsvermogen rekenwaarde λB
0,042 W/mK
Productdetails
Meer informatie
Natuurlijke en duurzame isolatie van daksporen met Multitherm
De recyclebare houtvezelplaat Multitherm is bijzonder geschikt voor daken met een dikte van 60 mm of meer, zelfs als isolatie boven de dakkepers. In combinatie met sarkingmembranen van Gutex-partners zoals Ampack, ProClima, Isocel of Würth is het zelfs mogelijk om platte hellende daken ≤10° tot ≥5° dakhellingen te realiseren die die dampopen zijne - voor meer constructieve veiligheid en wooncomfort. Als alternatief kan Multiplex-top ook worden gebruikt als regendichte onderdakplaat vanaf een dakhelling van 15°.
- Thermische isolatie die aan beide zijden kan worden geïnstalleerd - bij nieuwbouw en renovatie
- Maakt diffusie-open platte daken mogelijk in combinatie met een geschikt onderlaagmembraan
- Recyclebaar, gemaakt in Duitsland
Ingrediënten
- Onbehandeld sparren- en vurenhout
- 4 % PUR hars
- 1,0% paraffine
Verwerking
Gutex Multitherm: perfect voor achter-geventileerde gevels en als isolatie op kepers
Opslag en verwerking
- Bewaar en verwerk Multitherm op een droge plaats.
Snijden
- Er wordt gezaagd met standaard houtbewerkingsmachines. De wettelijke vereisten voor het omgaan met houtstof moeten worden nageleefd.
Belangrijke opmerkingen
- Leg de platen kruislings op de ondersteunende structuur, nauwkeurig passend en voeg-dicht.
- Verticale voegen moeten minimaal 1 veld verspringen.
- Beschadigde platen mogen niet worden gelegd.
- Plaat mag niet statisch worden aangebracht.
- Verhoogde vochtbelasting aan de kamerzijde moet worden vermeden.
- Verschillende fabrikanten bieden advies en structurele aanbevelingen voor geschikte schroeven, die gemakkelijk kunnen worden aangevraagd met behulp van het aanvraagformulier.

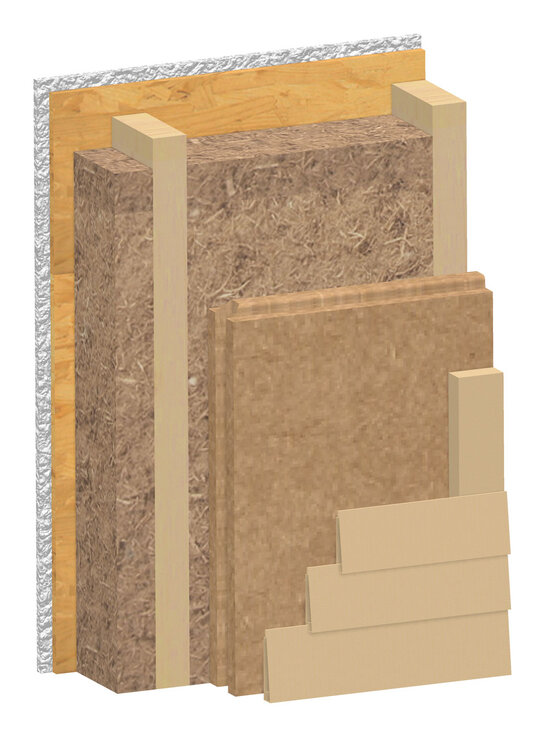

Gebruik in de muur (op gemetselde, massief houten, achter-geventileerde gevels)
Let op de afmetingen van het raster:
- Plaatdikte 40 mm: max. raster 62,5 cm
- Plaatdikte 60-100 mm: max. raster 83,5 cm
- Plaatdikte 120-200 mm: max. raster 93,5 mm
- Zet onmiddellijk vast met tengellatten.
- Zorg voor een verticale voegen moeten minimaal 30 cm verspringen.
- Bevestiging bij gebruik voor geventileerde gevelopbouw en als isolatie op de kepers (op of aan de onderzijde).Technische gegevens.
- Tot 4 maand in weer en wind zonder bijkomende bedekking.
Gebruik in de muur (op gemetselde, massief houten, achter-geventileerde gevels)
Let op de afmetingen van het raster:
- Plaatdikte 40 mm: max. raster 62,5 cm
- Plaatdikte 60-100 mm: max. raster 83,5 cm
- Plaatdikte 120-200 mm: max. raster 93,5 mm
- Zet onmiddellijk vast met tengellatten achteraan.
- Zorg voor een verticale voegen moeten minimaal 30 cm verspringen.
- Voor bevestiging bij gebruik voor geventileerde gevels, zie technisch informatieblad (link).
- Tot 4 maand in weer en wind zonder bijkomende bedekking.

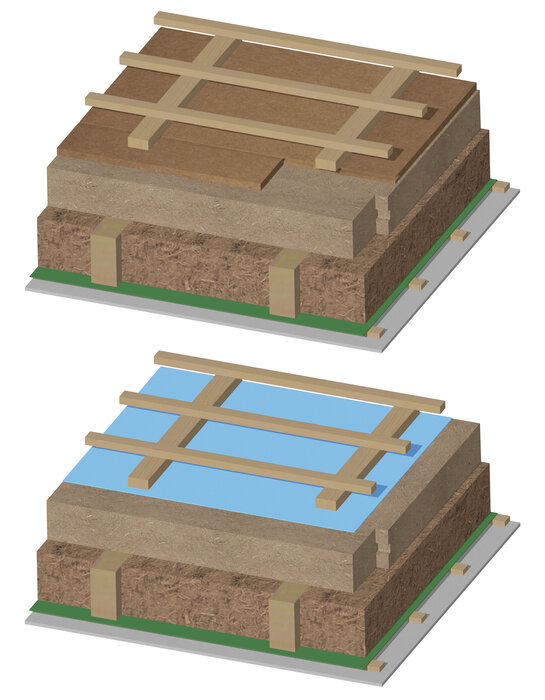

Verwerking op het dak (bovenop de sporen)
- Gebruik Multitherm pas vanaf 60 mm dikte.
- Maximale rastermaat voor het dakspantniveau: 90 cm.
- Voegen verspringen van rij tot rij met ten minste 1 spantmaat in het midden.
- De panelen zijn tussen de spanten niet beloopbaar.
- Bevestig de plaat na de installatie en bescherm ze onmiddellijk met een onderdakplaat (bv. Multiplex-top of geschikte folie). Bevestig ten slotte de isolatieplaat en de onderdakplaat met een tengellat in overeenstemming met de bouwkundige eisen. Formulieren voor het aanvragen van objectgerelateerde schroefafmetingen bij fabrikanten zijn zie aanvraagformulier schroefberekening.
- Multitherm is geen dragend onderdeel (bijv. sneeuwbelasting).
Bevestigingen voor gebruik in geventileerde gevels

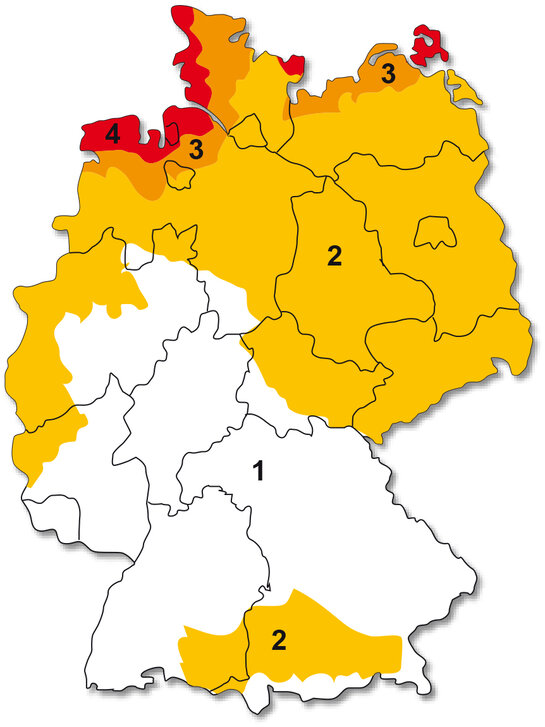

Tabel 1 toont de snelheidsdruk volgens DIN 1055-4:2005-03 en de winddruk voor de respectievelijke windzones voor constructies tot 10 m en van 10 tot 18 m hoogte. Figuur 1 toont de windzonekaart volgens DIN 1055-4:2005-03, Appendix A.
| Windzone | Windzuiging (kN/m²) voor gebouwen met een gevelhoogte van | ||||
|---|---|---|---|---|---|
| tot 10 m | van 10 m tot 18 m | ||||
| Hoek A | andere gebieden B | Hoek A | andere gebieden B | ||
| 1 | Binnenland | -0,7 | -0,4 | -0,91 | -0,52 |
| 2 | Binnenland | -0,91 | -0,52 | -1,12 | -0,64 |
| Kust en eilanden van de Oostzee | -1,19 | -0,68 | -1,4 | -0,8 | |
| 3 | Binnenland | -1,12 | -0,64 | -1,33 | -0,76 |
| Kust en eilanden van de Oostzee | -1,47 | -0,84 | -1,68 | -0,96 | |
| 4 | Binnenland | -1,33 | -0,76 | -1,61 | -0,92 |
| Kust van de Noordzee en Oostzee en eilanden van de Oostzee | -1,75 | -1 | -1,96 | -1,12 | |
| Eilanden van de Noordzee | -1,96 | -1,12 | - | - | |
Tabel 1: Snelheidsdruk volgens DIN 1055-4:2005-03 voor constructies tot 10 m en van 10 tot 18 m hoogte, en de
de winddruk bepaald voor het respectieve windgebied met behulp van de aërodynamische coëfficiënten gespecificeerd
Windbelasting zone 1 → 22,5 m/s
Windbelasting zone 2 → 25,0 m/s
Windbelasting zone 3 → 27,5 m/s
Windbelasting zone 4 → 30,0 m/s
In de volgende tabel 2 zijn de winddrukken berekend volgens tabel 1 ter vereenvoudiging verdeeld in windzuigingcategorieën 1 tot 4. Deze windzuigingcategorieën zijn samengesteld uit de waarden in tabel 1 en hebben niets gemeen met de windzones volgens DIN 1055. Verder zijn de vereiste nagels en de maximale afstand van de nagels op een afstand van 62,5 cm en 83,5 cm tussen de ribben gespecificeerd.
| |
Gutex Multitherm 40 mm | Gutex Multitherm 60 mm | ||||||
|---|---|---|---|---|---|---|---|---|
|
Max. afstand tussen nagels in cm Spanten afstand midden/midden 62,5 cm |
Max. afstand tussen nagels in cm Nagels 4,6 × 160 (kopdiameter min. 8 mm) Spanten afstand midden/midden 62,5 cm (en 83,5 cm) Sectie lat 40 × 60 mm |
|||||||
| Dood gewicht Gevel [kN/m²] |
Windzuiging [kN/m²] | Windzuiging [kN/m²] | ||||||
| 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | |
| -0,68 | -1,00 | -1,33 | -1,96 | -0,68 | -1,00 | -1,33 | -1,96 | |
| 0,3 | 40 | 33 | 27 | 20 | 40 (30) | 33 (24) | 27 (20) | 20 (15) |
| 0,6 | 27 | 24 | 20 | 16 | 27 (20) | 24 (17) | 20 (15) | 16 (12) |
| 0,9 | 20 | 18 | 16 | 14 | 20 (15) | 18 (14) | 16 (12) | 14 (10) |
Multitherm vanaf een dikte van 80 mm moet worden bevestigd met goedgekeurde schroeven. Formulieren voor het aanvragen van objectgerelateerde schroefmaten bij fabrikanten zijnhierte vinden.
Technische gegevens
| Densiteit/ m³ | ~ 140 kg/m³ |
| Dampopenheid - µ | 4μ |
| Nominale isolatiewwarde ʎD | 0,040 W/mK |
| Rekenwaarde warmtegeleidingsvermogen λB | 0,042 W/mK |
| Samendrukbaarheid ≥ 50 | ≥ 100 kPa |
| Kortstondige wateropname | ≤ 1 kg/m² |
| Luchtdoorstromingsweerstand | ≥ 60 kPa s/m² |
| Warmte opslagcapaciteit | 2100 J/kgK |
| Brandgedrag Euroklasse volgens DIN EN 13501-1 | E |
| Plaat toepassingsgebied | WF‑EN 13171‑T4‑WS1,0‑ DS(70,‑)2‑CS(10/Y)100‑TR7,5‑ MU4‑AFr100 |
| Treksterkte loodrecht op de plaat | ≥ 7,5 |
