Houten isolatiesysteem voor het plafond van de bovenste verdieping
Stampio is de op houtvezels gebaseerde systeemoplossing voor een eenvoudige en efficiënte isolatie van het bovenste vloerplafond – ideaal om te voldoen aan de GEG-verplichting tot renovatie. Het systeem zorgt voor aanzienlijke energiebesparingen in niet-gemoderniseerde bestaande gebouwen, waardoor het zich snel terugverdient. Bovendien verhoogt het het comfort in de onderliggende ruimtes en maakt het zolders met houten balkenconstructies begaanbaar. Diffusieopen, vrijwel zonder koudebruggen en met brandwerende eigenschappen biedt Stampio bouwfysische veiligheid en de voordelen van hout voor bestaande gebouwen.
- Efficiënt isolatiesysteem ter voldoening aan de GEG-renovatieverplichting
- Verbeterd wooncomfort door een hitte-, koude- en geluidsisolerende houten constructie
- Aanzienlijk lagere stookkosten in niet-gerenoveerde oude gebouwen, lage investeringskosten, snelle terugverdientijd
Systeemdetails
Beschrijving
Stampio biedt meer dan alleen energiebesparing: wooncomfort onder het dak
Het Stampio-isolatiesysteem zorgt voor merkbaar meer wooncomfort in de ruimtes die zich onder het bovenste vloerplafond bevinden. Deze ruimtes worden bij ongeïsoleerde daken namelijk vaak blootgesteld aan aanzienlijke temperatuurschommelingen – extreme kou in de winter en grote hitte in de zomer. Daarnaast is er niet zelden sprake van vliegtuiglawaai. Stampio biedt effectieve bescherming tegen deze invloeden. Houtvezelisolatiematerialen kunnen de oververhitting van ruimtes met wel 65 % verminderen. Tegelijkertijd zorgt hun hoge warmteopslagcapaciteit ervoor dat ruimtes langer warm blijven en niet zo snel afkoelen. Bovendien verbeteren ze de geluidsisolatie aanzienlijk. Maar ook de zolderruimte zelf profiteert hiervan: bij open houten balkenconstructies kan de zolder voortaan als opslagruimte worden gebruikt, aangezien het Stampio-isolatiesysteem beloopbaar is.
- Effectieve warmte-isolatie voor lagere energiekosten en doorlopend aangenaam getemperde ruimtes onder het bovenste vloerplafond
- Aanzienlijk verbeterde geluidsisolatie voor meer rust en wooncomfort
- Creëren van beloopbare zolders voor extra opslagruimte
Eveneens onderdeel van het systeem: afwezigheid van koudebruggen, vochtbestendigheid en een brandwerend effect
Het volledig uit hout en houtvezels bestaande Stampio-isolatiesysteem is diffusieopen, sorptievermogen en grotendeels vrij van koudebruggen – en daarmee bouwfysisch uiterst veilig en bovendien stabieler dan veel vergelijkbare oplossingen. Eventueel binnendringend vocht kan systematisch weer uitdrogen. Bovendien verbetert het de bouwkundige brandveiligheid van de bovenliggende vloer van oude gebouwen aanzienlijk: branden ontstaan niet zelden in het onderste gedeelte van de gevel, dringen via de gevel de zolderruimte binnen en zetten daar de dakconstructie in brand. Stampio belemmert de verspreiding van de brand naar de woonruimte onder de zolderruimte effectief of kan deze zelfs voorkomen.
- Een constructie die grotendeels vrij is van koudebruggen voor optimale isolatieprestaties
- Diffusieopen en vochtregulerend voor een veilige bouwfysica
- Verbeterde bouwkundige brandbeveiliging van het bovenste vloerplateau voor meer veiligheid in oude gebouwen
Eenvoudig, snel en efficiënt te verwerken
Het Stampio-systeem bestaat uit slechts enkele, handzame onderdelen die nauwelijks opslagruimte op de bouwplaats in beslag nemen: de drukbestendige Stamp-isolatievoet en de Thermofibre-houtvezel-inblaasisolatie, die beide zijn vervaardigd uit PEFC-gecertificeerd hout. Het systeem wordt aangevuld met draaglatten van 4 x 6 cm, die een stevige basis vormen voor houtvezelplaten of plankenvloeren als nieuwe vloerbedekking. Aan het einde van zijn lange levensduur kan het systeem worden gedemonteerd en gerecycled conform de EPD. De verwerking is niet alleen stil, schoon en stofvrij, maar ook eenvoudig en snel – zelfs bij de meest veeleisende bestaande vloeren.
- Tijdbesparende, schone en stofvrije verwerking zonder omslachtige voorbereidende werkzaamheden
- Eenvoudige hantering dankzij een doordacht systeem – ook uitermate geschikt voor stucwerkers
- Naadloze isolatie dankzij nauwkeurig ingeblazen Inblaasisolatie van houtvezels
Efficiënte planning en uitvoering dankzij uitgebreide ondersteuning
Stampio is de efficiënte oplossing voor de isolatie van het plafond van de bovenste verdieping – en Gutex maakt de planning en uitvoering zo eenvoudig mogelijk: aanbestedingsteksten vergemakkelijken de planning en vormen de basis voor een vakkundige uitvoering. Vakpartners die nog geen certificeringstraining voor het inblazen van Thermofibre hebben gevolgd, kunnen ter plaatse instructies krijgen – of een beroep doen op een netwerk van opgeleide bedrijven. Bovendien staan de Gutex-toepassingstechniek en de buitendienst klaar met praktijkgericht advies – voor optimale isolatieresultaten en tevreden opdrachtgevers.
- Aanbestedingsteksten voor een eenvoudige en nauwkeurige projectplanning
- Trainingen ter plaatse of ondersteuning via het netwerk voor de verwerking van de Thermofibre-houtvezel-inblaasisolatie
- Praktijkgericht advies door de Gutex-toepassingstechniek en de buitendienst

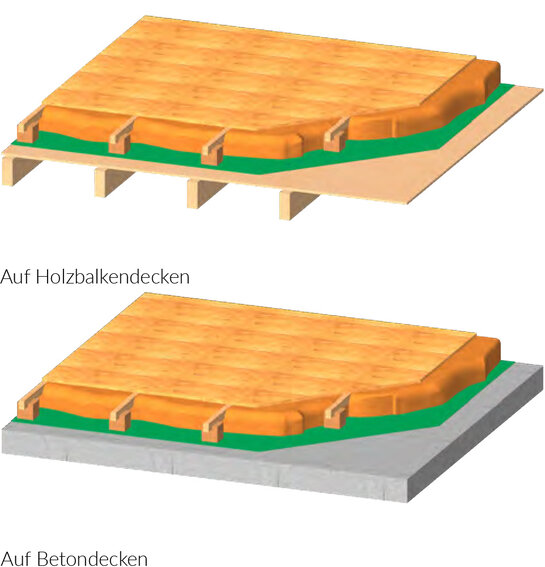

Opbouw
Het Stampio-isolatiesysteem bestaat uit een koudebrugvrije onderconstructie die eenvoudig op bijna alle bestaande plafonds kan worden geïnstalleerd. Het hart van het systeem wordt gevormd door de drukvaste Stamp-isolatievoeten, die parallel en in een rij op het bestaande plafond worden uitgelijnd. Dankzij hun precieze groefprofiel bieden ze netjes plaats aan de parallel gemonteerde steunlatten. Op deze steunlatten wordt een vloerbekleding van op hout gebaseerde panelen of houtsnipperplaten bevestigd. De Thermofibre-isolatie wordt tussen het bestaande plafond en de vloerbekleding geïnstalleerdHoutvezel ingeblazen isolatienaadloos geïnstalleerd.
- Structuur van het Stampio isolatiesysteem (van onder naar boven)
- Dampscherm
- Stempelisolatievoet
- Thermofiber inblaasisolatie van houtvezels
- Steunlatten 4 x 6 cm
- Nieuwe vloerbedekking (plaatmateriaal op houtbasis of damwand)
Verwerking
Verwerking van het Stampio isolatiesysteem: eenvoudig, stofvrij en stil
Algemene informatie
- De draagkracht van de ondergrond moet minstens 100 kg/m² zijn.
- De nieuwe vloerbedekking moet zo open mogelijk zijn voor diffusie, bijvoorbeeld vloerstroken of ESB-platen (neem bouwfysica in acht).
- De vloerstructuur is alleen ontworpen voor gebruik als opbergruimte.
- Het maximale draagvermogen van een Stamp-isolatievoet is 1,5 kN.
Bouwfysica en luchtdichtheid controleren
Indien nodig moet er een vochtscherm of dampscherm op het bestaande plafond worden aangebracht.

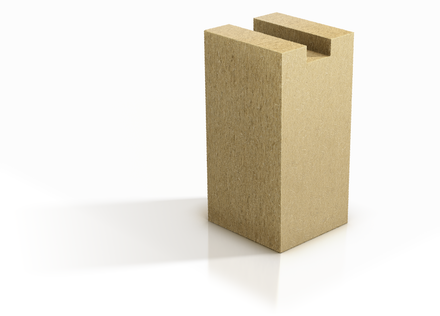

Stel Stamp isolatievoetjes op (groef naar boven)

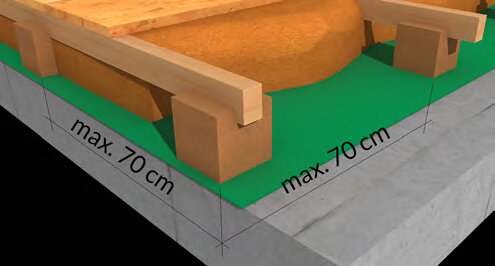

Op betonnen plafonds
- Plaats isolatievoeten op een maximale afstand van 70 cm op beide assen (minstens 4 per vierkante meter).
- Plaats de isolatievoetjes direct aan de rand van openingen en doorvoeren.
Op plafonds met houten balken
- Installeer isolatievoeten op een maximale afstand van 70 cm op beide assen, altijd boven de draagbalken (minstens 4 per vierkante meter).
- Plaats bij openingen en doorvoeren de isolatievoeten direct op de rand boven de dragende balken.
- Voor draagbalkafstanden van meer dan 70 cm worden de latten haaks op de draagbalk geplaatst.

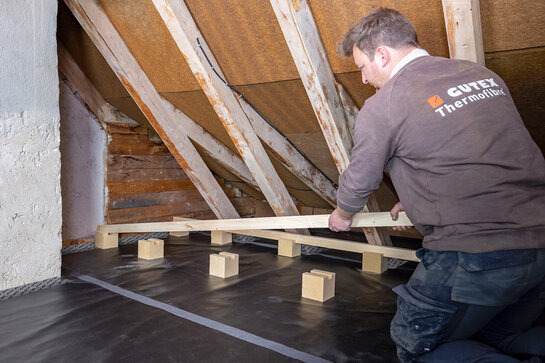

Plaats steunlatten (4 x 6 cm)
Plaats de steunlatten in de groef van de isolatievoeten. Zet ze vast indien nodig. Er zijn twee isolatievoeten nodig voor latverbindingen.

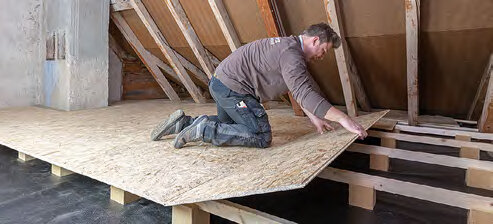

Vloerbedekking leggen en bevestigen
- Minimale dikte op een hartafstand van 70 cm: plaatmateriaal 18 mm, damwand 30 mm.
- De vloerbedekkingen worden bevestigd met schroeven of nieten volgens de instructies van de fabrikant.

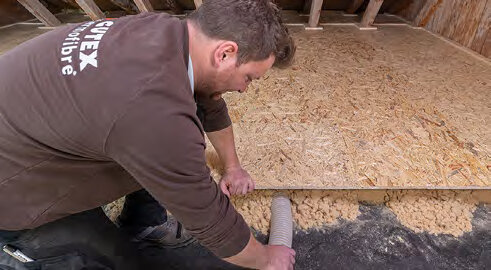

Isoleren met thermovezels
- De gesloten spouw tussen het bestaande plafond en de vloerbedekking wordt geleidelijk opgevuld met ingeblazen houtvezelisolatie (maximale vuldiepte: 6 m).
- Twee alternatieven voor het vullen van de restholte:
- Snijd de laatste rij panelen aan de rand uit, breng de slang aan en vul geleidelijk de resterende holte.
- Of sluit de laatste rij panelen en vul de gesloten restspouw via inblaasopeningen (maximale vuldiepte in beide gevallen: 6 m).
Downloads
Gutex Thermofibre - Technisch gegevensblad
Systeemcomponenten
De houtvezelisolatie van het plafond van de bovenste verdieping is een effectieve eerste stap in de energetische renovatie van oude gebouwen. Een maatregel die zowel houtbouwers als gipsplaatbouwers eenvoudig en snel kunnen uitvoeren: stofvrij, netjes en stil.
