Regenwerende onderdakplaat voor dak en wand

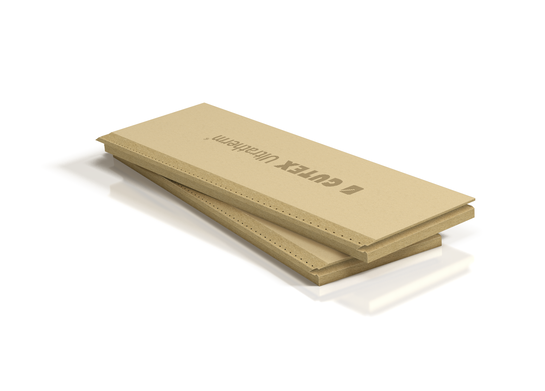

Gutex Ultratherm is de duurzame onderdakplaat met een gepatenteerd tand en groef systeem. Kam-Het is regen- en hagelbestendig en beschermt op betrouwbare wijze tegen kou en warmte - dankzij de hoge warmteopslagcapaciteit en het lage warmtegeleidingsvermogen, waardoor constructies met een lage installatiehoogte mogelijk zijn. De diffusieopenheid en het uitgesproken vochtopslagvermogen van de ecologische onderdakplaat zorgen voor structurele veiligheid in daken en muren en bevorderen een gezond binnenklimaat.
- Gegarandeerd regendicht tot 3mm open voeg, dankzij gepatenteerde tand en groef verbinding en hoge isolatiewaarde
- Hoogste hagelbeschermingsklasse HW5 (TÜV-getest)
- Kan 3 maanden in weer en wind vertoeven worden als tijdelijk dak
Certificaten & keurmerken
Warmtegeleidingsvermogen nominale waarde λD
0,042 W/mK
Warmtegeleidingsvermogen rekenwaarde λB
0,044 W/mK
Productdetails
Geen kans op lekken bij aansluitingen van onderdelen zoals dakramen of schoorstenen

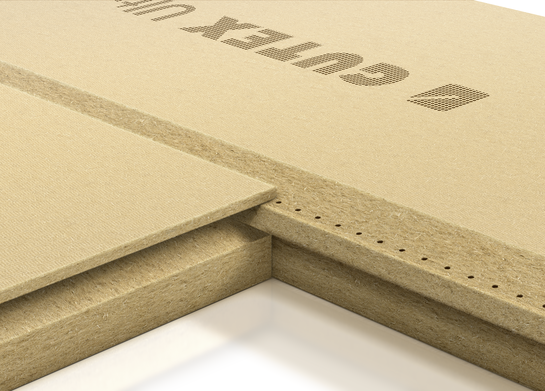

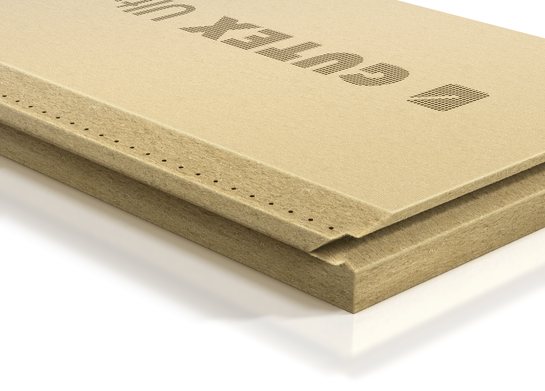

De Gutex Ultratherm-onderdakplaat scoort met een regenbestendig, robuust tand en groef systeem dat een snelle en veilige installatie mogelijk maakt. De innovatieve tand-groefverbinding leidt binnendringend regenwater van de vlakke voegrand naar de afgeschuinde plaat eronder. Deze afschuining houdt het water parallel aan de dakspanten van nok tot dakrand zonder het zijdelings af te buigen - een veel voorkomend probleem bij conventionele profielen dat kan leiden tot onverwachte lekken bij aansluitingen van onderdelen zoals dakramen of schoorstenen. De tand-groefverbinding zorgt ook voor een winddichte afdichting en beschermt de isolatieconstructie betrouwbaar tegen koude lucht. Een praktische markering op de tandverbinding geeft aan of de platen precies in elkaar passen, wat de kwaliteitscontrole vergemakkelijkt.
Regenbestendige onderdak alleen door vergrendeling
Het milieuvriendelijke Ultratherm kan vanaf een dakhelling van 15° regeninslagvrij worden geplaatst zonder extra bedekking of tape en heeft geen nagelafdichtingen nodig voor een "naad- en perforatiebestendige onderdak" volgens de ZVDH-richtlijnen - bevestigd door Holzforschung Austria. De plaat van ecologische houtvezels kan in verschillende diktes worden gecombineerd, waardoor bijvoorbeeld een efficiënte isolatie van een dakoversteek slanker kan uitgevoerd worden. Dankzij de maatnauwkeurigheid en het eenlagige, eenlaagse, homogene densiteit Ultratherm koudebruggen en biedt het extra geluidsisolatie.
Uitgebreide garantie
Gutex heeft voor de Ultratherm een garantie afgegeven bij de Centrale Vereniging van de Duitse Dakdekkersbranche, die bouwtechnisch en applicatietechnisch veilig is en in geval van een klacht niet alleen de vervanging van het materiaal dekt, maar ook de verwijderings- en installatiekosten en eventuele steigerkosten.
- Tijdbesparende en veilige installatie zonder extra tape voor nageldichting of afplakken, dankzij winddichte tand- en groefverbinding en kwaliteitsmarkering
- Kan op verschillende manieren worden gecombineerd in verschillende diktes, ideaal voor het isoleren van dakoversteken
- Extra geluids- en warmte-isolatie dankzij homogeen profiel met ruwe dichtheid en isolatiemateriaal in plaats van onderdakmembraan
Ingrediënten
- Onbehandeld sparren- en vurenhout
- 4,0% PUR-hars
- 0,75 % paraffine
Ultratherm ondervloer van hout: bewezen regenbestendig tot 3 mm voegvorming
Opslag en verwerking
- Ultratherm op een droge plaats bewaren en verwerken
Afstand tussen dakspanten
Maximale afmetingen in het midden afhankelijk van de paneeldikte:
- 50/60 mm: max. 110 cm
- 80-160 mm: max. 125 cm
Snijden
- Bij standaard houtbewerkingsmachines moeten de wettelijke vereisten voor het omgaan met houtstof in acht worden genomen.
Verhuizing
- Ultratherm is geen dragend onderdeel (bijv. voor sneeuwbelasting).
- Plaat kan niet statisch worden toegepast.
- Kruisverbindingen zijn niet toegestaan.
- Gebruik alleen onbeschadigde panelen.
- Vermijd een verhoogde luchtvochtigheid aan de kant van de kamer.
- Kieren van dakspanten zijn niet toegankelijk.
- Leg de planken met de gemarkeerde kant naar buiten, met de groef naar beneden en de veer naar boven. De planken worden meestal haaks op de daksparren gelegd.
- Bevestig de planken onmiddellijk met tegenlatten. Nagelafdichtbanden of verzegelingen zijn niet nodig.
- Voegafstand: Zet elke rij panelen ten minste één spantmaat uit elkaar, maar ten minste 40 cm.
- Tapeverbindingen en doorvoeren regenbestendig met Gutex kleefband en Gutex primer voor een betrouwbare waterdichting.
- Gutex houtvezelisolatieplaten kunnen gedurende lange perioden worden blootgesteld aan temperaturen tot 110 °C. Voor hogere temperaturen, zoals die veroorzaakt worden door zonnebuizen, zijn extra maatregelen nodig.
- De minimale afstanden van brandbare bouwmaterialen tot schoorstenen e.d. moeten worden aangehouden in overeenstemming met de relevante stookvoorschriften.
Dakhelling en waterdichtheid
Neem, afhankelijk van de dakhelling, de volgende passage uit de ZVDH-voorschriften in acht:
- < 15° afdekken met geschikte folie
- ≥ 15° is verlijming van de paneelnaden niet nodig, mits de standaard dakhelling niet meer dan 8° wordt onderschreden en er geen verhoogde eis is volgens de ZVDH-voorschriften.
Bij afwijkingen van de hierboven vermelde specificaties moeten de "Technische regels voor dakbedekkingen met dakpannen en dakpannen" van de ZVDH-voorschriften worden nageleefd:
- Als de RDN* van de bedekking met dakpannen en dakpannen meer dan 8° is onderschreden, zijn maatregelen nodig om de panlatten te onderhouden, bijv. panlatten van vochtbestendige materialen, waterafstotende afdekkingen voor de panlatten of iets dergelijks.
Hogere eisen zijn het gevolg van:
- lange spanten > 10 m
- geconcentreerde waterstroming op gedeeltelijke delen van het dak, bijv. onder regenpijpen of samenvoeging van dalen of iets dergelijks.
- speciale dakoppervlakken zoals gebogen dakkapellen, ton- en kegeldaken
- besneeuwde gebieden (sneeuwbelasting ≥ 1,5 kN/m²)
- winderige gebieden Windbelastingszone 4 of kam- en toplocaties of ravijnvorming.
* De standaard dakhelling hangt af van de dakpanvorm en legmethode en wordt gespecificeerd door de dakpanfabrikant (ZVDH-voorschriften vanaf 04/2024)
Richtlijnen voor heteluchtlassen
- Alleen hete lucht (max. 350 °C), niet direct verhitten.
- Gebruik het apparaat maximaal 7-10 seconden per plek; controleer verkleuring en verwijder indien nodig.
Deze verwerkingsrichtlijnen beschermen Ultratherm tegen spontane verbranding. De verwerkingsrichtlijnen voor membranen moeten ook in acht worden genomen.
Bevestigingsafstanden voor Ultratherm (dikte ≤ 60 mm, gebouwhoogte ≤ 10 m, landinwaarts)
Belangrijke opmerkingen
- Bevestigingsmiddelen moeten minimaal gegalvaniseerd zijn.
- Vanaf een isolatiedikte van 80 mm moet Gutex Ultratherm worden bevestigd met goedgekeurde schroeven. Verschillende fabrikanten bieden advies en specifieke structurele aanbevelingen voor geschikte schroeven, die eenvoudig kunnen worden aangevraagd met behulp van het formulier.
Standaard voorwaarden
Afstand hart dakspant ≤ 85 cm Tegenlatten60 x 40 | AfstandvoorPaslode4,2 x 160 groef Rondom | ||||
|---|---|---|---|---|---|
Dakbedekking laden kN/m2 | Sneeuw kN/m2 | Windzone | Dakhelling | ||
15° | 30° | 45° | |||
0,30 |
≤ 0,85 | Wz 1 | 70cm | 40cm | 45cm |
Wz 2 | 50cm | 40cm | 45cm | ||
Wz 3 | 35cm | 35cm | 35cm | ||
Wz 4 | 25cm | 25cm | 25cm | ||
0,60 |
≤ 0,85 | Wz 1 | 60cm | 30cm | 30cm |
Wz 2 | 55cm | 30cm | 30cm | ||
Wz 3 | 40cm | 30cm | 30cm | ||
Wz 4 | 30cm | 25cm | 25cm | ||
0,95 |
≤ 0,85 | Wz 1 | 45cm | 25cm | 15cm |
Wz 2 | 45cm | 25cm | 15cm | ||
Wz 3 | 45cm | 25cm | 15cm | ||
Wz 4 | 30cm | 25cm | 15cm | ||
Bron ITW; gegevens zonder garantie.
Specifieke voorwaarden voor gladde nagels (Haubold ofPaslode)
Afstand hart dakspant ≤ 85 cmTegenlatten60 x 40 | AfstandvoorHaubold ofPaslode4,2 x 160 glad (blanco of verzinks) | ||||
|---|---|---|---|---|---|
Dakbedekking laden kN/m2 | Sneeuw kN/m2 | Windzone | Dakhelling | ||
15° | 30° | 45° | |||
0,30 |
≤ 0,85 | Wz 1 | 45cm | 40cm | 45cm |
Wz 2 | 35cm | 35cm | 30cm | ||
Wz 3 | 25cm | 25cm | 25cm | ||
Wz 4 | 20cm | 15cm | 15cm | ||
0,60 |
≤ 0,85 | Wz 1 | 55cm | 30cm | 30cm |
Wz 2 | 40cm | 30cm | 30cm | ||
Wz 3 | 25cm | 25cm | 25cm | ||
Wz 4 | 20cm | 20cm | 20cm | ||
0,95 |
≤ 0,85 | Wz 1 | 45cm | 25cm | 15cm |
Wz 2 | 45cm | 25cm | 15cm | ||
Wz 3 | 30cm | 25cm | 15cm | ||
Wz 4 | 20cm | 20cm | 15cm | ||
Bron ITW; gegevens zonder garantie.
Gedetailleerde training
| Densiteit/ m³ | ~ 180 kg/m³ |
| Dampopenheid - µ | 3 |
| Nominale isolatiewwarde ʎD | 0,042 W/mK |
| Rekenwaarde warmtegeleidingsvermogen λB | 0,044 W/mK |
| Samendrukbaarheid ≥ 50 | ≥ 150 kPa |
| Kortstondige wateropname | ≤ 1 kg/m² |
| Luchtdoorstromingsweerstand | ≥ 100 kPa s/m² |
| Warmte opslagcapaciteit | 2100 J/kgK |
| Brandgedrag Euroklasse volgens DIN EN 13501-1 | E |
| Productnorm internationaal | EN 13171 |
| Plaat toepassingsgebied | WF-EN 13171-T5-WS1,0- CS(10/Y)150-TR20-MU3- AFr100 |
| Treksterkte loodrecht op de plaat | ≥ 20 kPa |
| Toepassing volgens Zvdh-regelgeving | UDP-A |
