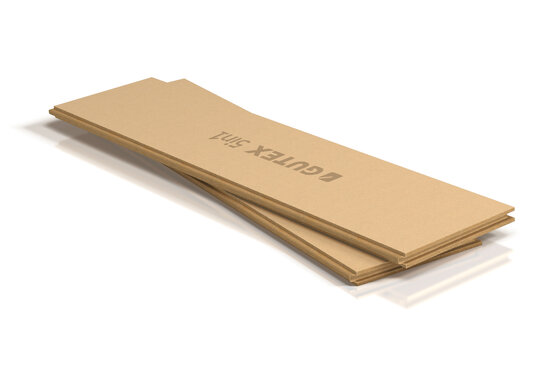

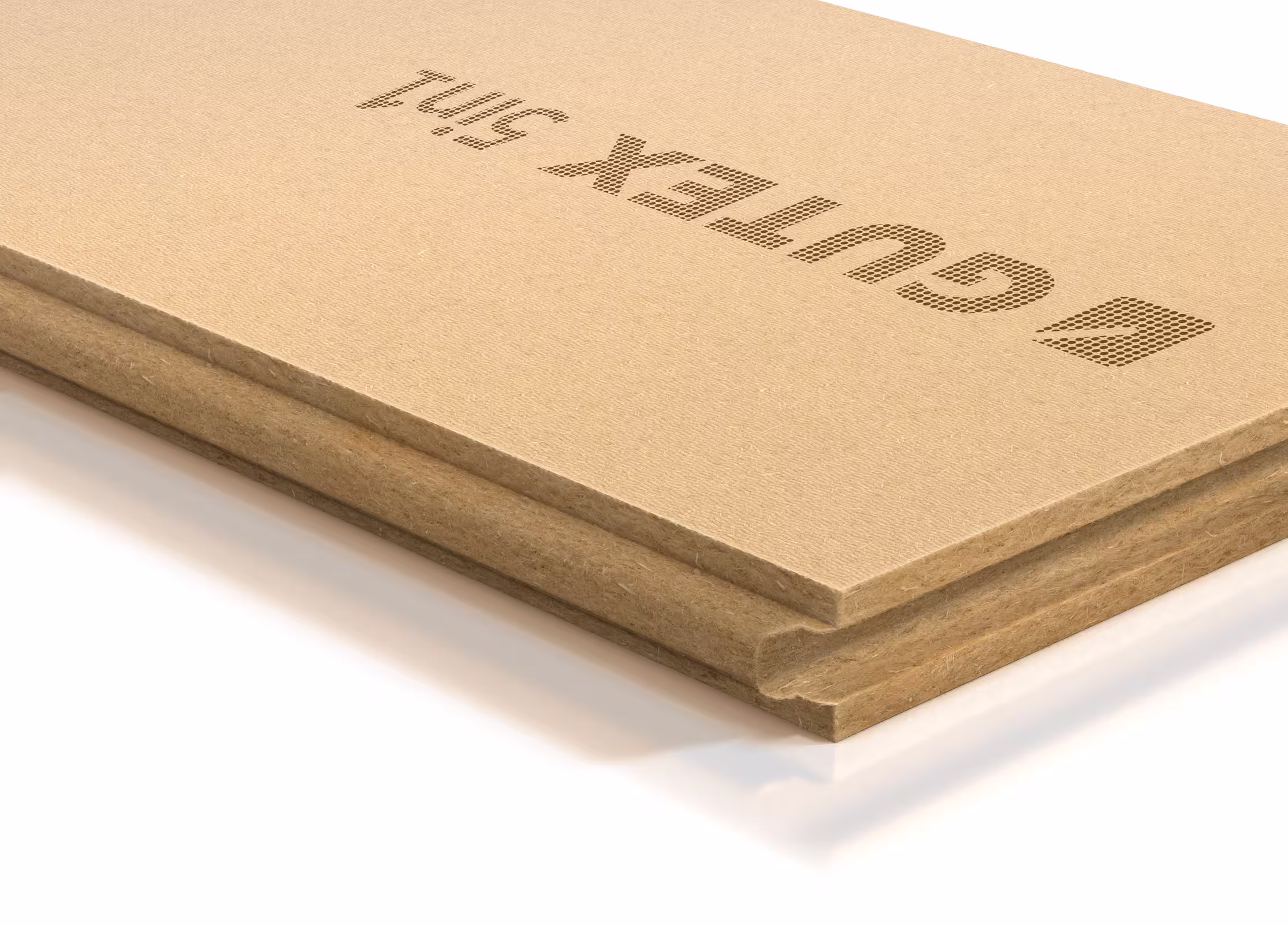

Gutex 5in1, de universeel toepasbare, bepleisterbare houtvezelisolatieplaat voor moderne nieuwbouw- en renovatieprojecten.
Het dekt vijf toepassingsgebieden met slechts één product - van de gevel tot underlayment en binnenmuurisolatie. Dit betekent:
- lagere opslagkosten, geen risico op verwisselingen
- Eenvoudig advies en planning
- Hoge materiaalefficiëntie dankzij snijoptimalisatie, kan door één persoon worden gehanteerd
- Bouwbiologie, ecologisch gelabeld: Made in the Black Forest
Certificaten & keurmerken
Warmtegeleidingsvermogen nominale waarde λD
0,040 W/mK
Warmtegeleidingsvermogen rekenwaarde λB
0,042 W/mK
Productdetails
| Densiteit/ m³ | ~150kg/m³ |
| Dampopenheid - µ | 4μ |
| Nominale isolatiewwarde ʎD | 0,040 W/mK |
| Rekenwaarde warmtegeleidingsvermogen λB | 0,042 W/mK |
| Samendrukbaarheid ≥ 50 | ≥100 kPa |
| Kortstondige wateropname | ≤ 1 kg/m² |
| Luchtdoorstromingsweerstand | ≥60 kPa s/m² |
| Warmte opslagcapaciteit | 2100 J/kgK |
| Brandgedrag Euroklasse volgens DIN EN 13501-1 | E |
| Plaat toepassingsgebied | WF-EN13171:2012+A1:2015-T5-WS1,0-DS(70,-)3-CS(10/Y)100- TR10-MU4-AFr60 |
| Treksterkte loodrecht op de plaat | ≥10 kPa |
Gutex 5in1: Dit bord heeft alleen maar goede kanten
Van de experts in ecologische houtvezelisolatie komt nu een innovatie voor alle moderne nieuwbouw- en renovatieprojecten: Gutex 5in1, de universeel toepasbare, bepleisterbare houtvezelisolatieplaat. Gutex 5in1 is geschikt voor niet minder dan 5 verschillende toepassingen op en in gebouwen en stelt nieuwe normen op het gebied van efficiëntie, hanteerbaarheid en duurzaamheid. Dankzij zijn veelzijdigheid bespaart Gutex 5in1 opslagruimte en kosten, vermindert het afval, voorkomt het verwarring en vereenvoudigt het overleg. Net als alle Gutex producten en systemen is Gutex 5in1 gemaakt van naaldhout uit regionale, PEFC-gecertificeerde bossen en is het biologisch onschadelijk.
1 product, 5 toepassingsgebieden
- Gipspleisterbare isolatieplaat goedgekeurd voor ETICS
- Buitenbekleding op houten constructie, ideaal voor VHF
- Regenwerende onderlaag (UDP-A)
- Direct pleisterbare binnenmuurisolatie
- Isolatielaag over het hele oppervlak voor installatieniveau
Algemeen
- Leg de panelen met de gelabelde zijde naar buiten
- Panelen horizontaal leggen, nauwkeurig passend en voegdicht
- Alle stootnaden van het paneel moeten worden ondersteund, dwarsnaden op de paneelnaad zijn toegestaan als
- Kracht- en vormvaste verbinding van de wandelementen (trek-, druk- en afschuifvast) of, in het geval van dakelementen, onmiddellijk bevestigd met tegenlatten
- Bevestigingsmiddelen voor de damwanden worden voldoende dicht bij de rand van de desbetreffende plaat geplaatst
- Beschadigde tegels mogen niet worden gelegd
- Paneel kan niet statisch worden aangebracht Gutex Thermowall 5in1 is geen dragend onderdeel (bijv. sneeuwbelasting)
- Verhoogde vochtbelasting aan de ruimtezijde moet worden vermeden
- Afstromend regenwater kan naburige onderdelen verontreinigen, vooral tijdens de constructiefase, door vezelslijtage of andere onzuiverheden. Er moet gezorgd worden voor een geschikte waterafvoer.
- Gutex houtvezelisolatieplaten kunnen worden blootgesteld aan temperaturen tot 110 °C, zelfs gedurende lange perioden. Als er hogere temperaturen te verwachten zijn, bijvoorbeeld voor zonnebuizen, moeten er extra maatregelen worden genomen.
- De vereiste minimumafstanden van brandbare bouwmaterialen tot schoorstenen e.d. worden gespecificeerd in de relevante stookvoorschriften en moeten in acht worden genomen.
- Stofafzuiging in overeenstemming met BG-voorschriften, neem de bepalingen van TR GS 553 in acht
- Kan worden gebruikt in combinatie met Gutex Thermofibre inblaasisolatie. Meer informatie vind je opwww.gutex.de/wissen-service/medien-downloads
ETICS
- Zie de brochure "Thermowall ETICS - The ecological external thermal insulation composite system" voor gedetailleerde en uitgebreide installatie-instructies over het plaatsen van de platen, de bevestigingen en het aanbrengen van de pleisterlaag.
Installatieniveau
- Breng fermacell GF 12,5 mm éénlaagse binnenbetimmering aan over het gehele oppervlak en zonder holle ruimtes (aanbeveling: horizontale installatie). Gebruik de pistoolsnede rond de ramen.
- De fermacell GF moet met nietjes aan de structureel stabiele ondergrond worden bevestigd:
- Op plaat op houtbasis d ≥ 15 mm + Gutex Thermowall 5in1 + fermacell GF d = 12,5 mm, klem: 2,0 x
85 mm (rugbreedte 27 mm) - Op plaat op houtbasis d ≥ 20 mm + Gutex Thermowall 5in1 + fermacell GF d = 12,5 mm, klem: 2,0 x
90 mm (rugbreedte 27 mm)
- Op plaat op houtbasis d ≥ 15 mm + Gutex Thermowall 5in1 + fermacell GF d = 12,5 mm, klem: 2,0 x
- Klemafstand verticaal ≤ 150 mm
- Horizontale klemafstand ≤ 400 mm (aan de rand van het paneel ≤ 200 mm)
- Afstand van de klemmen tot de rand van het paneel ≥ 25 mm
- Nietjes minstens gelijk en maximaal 1 mm verzonken inbrengen
- Onvoldoende verzonken nieten moeten worden verwijderd en vervangen. Verzink niet achteraf.
- Vorming van de plaatverbindingen: Lijmverbinding volgens de fermacell verwerkingsrichtlijnen
- De overige richtlijnen voor het verwerken van fermacell gipsvezelplaten moeten in acht worden genomen
Gipspleisterbare isolatieplaat binnen
- Zie de brochure "Intevio - Verwerkingsinstructies" voor gedetailleerde en uitgebreide installatie-instructies over het plaatsen van platen, bevestigingen en het aanbrengen van pleisterwerk.
Geventileerde vliesgevel
- Maximale hartafstand 83,3 cm
- Aansluitingen en doorvoeren moeten permanent worden afgedicht tegen wind en slagregen met het Gutex lijmsysteem
- 4 maanden vrij weerbestendig
- Onmiddellijk bevestigen met ventilatielatten achteraan
- Voegafstand min. 30 cm
Dak
- Maximale hartafstand 90 cm, vanaf 60 mm paneeldikte
- Verschuif de voegen op het dak van rij tot rij met ten minste 1 spant hartafstand
- Kieren van dakspanten zijn niet toegankelijk
- Geen nagelafdichttape of nageldichtingen nodig voor doorvoeringen door de zachthouten vezelplaat
- Aansluitingen en doorvoeren moeten regenbestendig worden afgeplakt met het Gutex lijmsysteem
- Bij stootvoegen, doorvoeringen of aan het einde van de berm moet het profiel aan de zijkant worden afgedicht (zie onderstaande illustratie)
- Tijdelijk dak dat 4 weken kan worden verweerd (UDP-A)
- Alle voegen > 0,5 mm moeten onmiddellijk na installatie worden versterkt met het Gutex lijmsysteem
Let op de dakhelling:
< 15° afdekken met geschikte folie
Bevestiging voor het dak
Bevestiging met nieten of spijkers tot een dikte van 60 mm is mogelijk. Meer informatie vindt u bij ITW Befestigungssysteme GmbH. Bevestigingsmiddelen moeten minimaal gegalvaniseerd zijn. Gutex Thermowall 5in1 kan ook worden bevestigd met goedgekeurde schroeven.
