Koofpaneel voor prefabricage

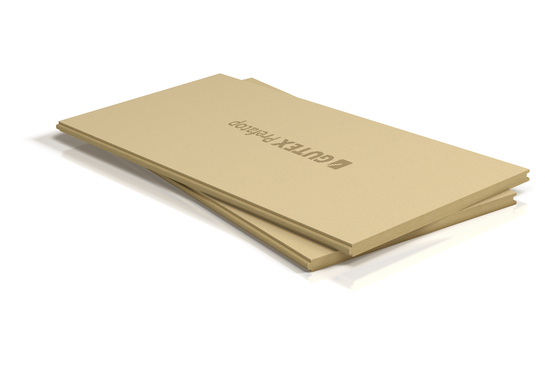

Gutex Prefatop verhoogt de efficiëntie bij de prefabricage van dampopen dak- en wandelementen dankzij de afmetingen van 2500 x 1200 mm en de snelle en betrouwbare afdichting van naden en uiteinden. De breedte van een dakelement kan worden aangelegd met slechts één vochtbestendige sarkingplaat - zonder verticale plaatnaden, wat de regenbescherming en stabiliteit nog verhoogt. In tegenstelling tot een sarkingmembraan biedt de regenbestendige Prefatop sarkingplaat extra thermische isolatie en verbetert ze de geluidsisolatie.
- Snel, eenvoudig en veilig afdichten van naden en paneeluiteinden
- Hoge regenbestendigheid en stabiliteit dankzij installatie zonder verticale paneelverbindingen
- Robuuste sterkte en hoge maatnauwkeurigheid voor snelle, eenvoudige verwerking
Certificaten & keurmerken
Warmtegeleidingsvermogen nominale waarde λD
0,042 W/mK
Warmtegeleidingsvermogen rekenwaarde λB
0,044 W/mK
Productdetails

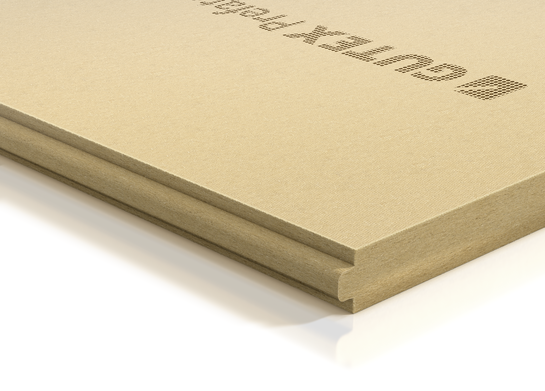

Diffusie-open soffitpaneel voor energie-efficiënte nieuwbouw
Gutex Prefatop is een diffusieopen houtvezelisolatieplaat met een hydrofobe coating die de isolatie van dak- en wandelementen voor nieuwe gebouwen mogelijk maakt met een hoog niveau van bouwfysische veiligheid. De plaat is winddicht en vereist geen extra winddicht membraan. Een "naad- en perforatiebeveiligde onderlaag" (UDP-A) volgens de ZVDH-richtlijnen kan worden geproduceerd zonder gebruik te maken van nagelvaste tapes of afdichtingen. Bovendien kan Prefatop tot vier weken aan de weersomstandigheden worden blootgesteld, wat de flexibiliteit verhoogt bij de verwerking op de bouwplaats. Of er nu isolatie nodig is voor passiefhuizen of lage-energiehuizen - Prefatop is de ideale onderlaagplaat.
- Diffusieopen, winddichte houtvezelisolatieplaat met hydrofobe coating voor betrouwbare isolatie zonder extra winddicht membraan
- Verhoogde flexibiliteit op de bouwplaats dankzij tot vier weken vrije verwering en verwerking zonder nagelafdichtingstape
- Milieuvriendelijk en recyclebaar, gemaakt van duurzame houtvezels in Duitsland
Uitgebreide garantie
Met een garantiedepot bij de Centrale Vereniging van de Duitse Dakdekkersbranche biedt Gutex materiaalvervanging en dekking voor verhuis- en installatiekosten en eventuele steigerkosten in geval van een klacht.
Ingrediënten
- Onbehandeld sparren- en vurenhout
- 4 % PUR hars
- 0,75 % paraffine
Gutex Prefatop soffit board: speciaal voor efficiënte voorisolatie
Opslag en verwerking
- Bewaar en verwerk Prefatop op een droge plaats.
Belangrijke opmerkingen
- Prefatop is geen dragende component (bv. voor sneeuwbelasting).
- Plaat mag niet statisch worden aangebracht.
- Kruisverbindingen zijn niet toegestaan.
- Gebruik alleen onbeschadigde panelen.
- Vermijd verhoogde vochtbelasting aan de kamerzijde.
Snijden
- Bij standaard houtbewerkingsmachines moeten de wettelijke vereisten voor het omgaan met houtstof in acht worden genomen.
Verhuizing

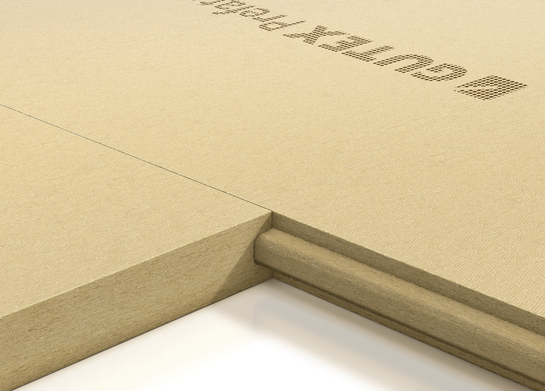

- Leg de planken met de gemarkeerde zijde naar buiten, horizontaal, precies passend en voegvast met opstaande veer; kruisvoegen zijn niet toegestaan.
- Stootnaden van panelen moeten worden ondersteund.
- Bevestig de planken onmiddellijk met tegenlatten.

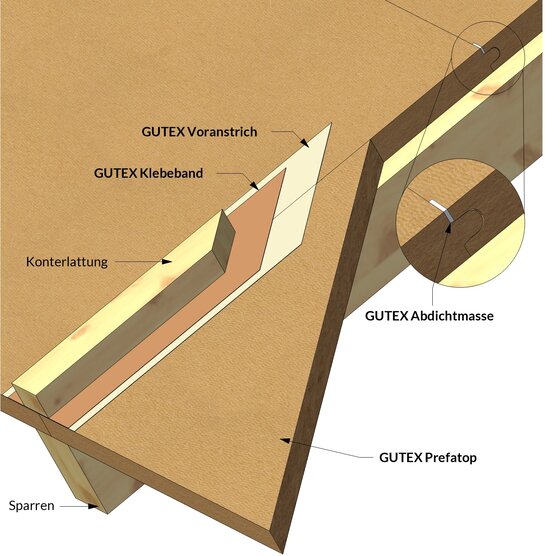

- Plak verbindingen en doorvoeren af met Gutex-lijmsysteem om ze regenbestendig te maken.
Verwerking als muurisolatie
- Maximale hartafstand: 83,3 cm.
- Kan vier maanden vrij verweerd worden.
Verwerking als dakisolatie
- Maximale hartafstand: 110 cm.
- Dicht de kleinste voegen onmiddellijk af met Gutex afdichtingsmiddel of Gutex lijmsysteem.
- Kieren van dakspanten zijn niet toegankelijk.
- Geen nagelafdichtingstape of afdichtingen nodig.
- Kan vier weken verweerd worden als tijdelijk dak.
Dakhelling en waterdichtheid
- Dakhelling <15°: bedekking met geschikt membraan vereist.
- Dakhelling ≥15°: verlijming van de paneelnaden is niet nodig als de standaard dakhelling niet meer dan 8° onderbroken is en er geen verhoogde vereiste is volgens de ZVDH-voorschriften (in overeenstemming met de "Technische regels voor dakbedekkingen met dakpannen en dakpannen").
Bevestiging van Prefatop (dikte ≤ 60 mm, gebouwhoogte ≤ 10 m, landinwaarts)
Belangrijke opmerkingen
- Bevestigingsmiddelen moeten minimaal gegalvaniseerd zijn.
Standaard voorwaarden
Afstand hart dakspant ≤ 85 cm Tegenlatten 60 x 40 | Afstand voor Paslode 4,2 x 160 groef Round-Drive in cm | ||||
|---|---|---|---|---|---|
Dakbedekking laden | Sneeuw | Windzone | Dakhelling | ||
kN/m2 | kN/m2 | 1 tot 4 | 15° | 30° | 45° |
0,30 |
≤ 0,85 | Wz 1 | 70 cm | 40cm | 45cm |
Wz 2 | 50cm | 40cm | 45cm | ||
Wz 3 | 35cm | 35cm | 35cm | ||
Wz 4 | 25cm | 25cm | 25cm | ||
0,60 |
≤ 0,85 | Wz 1 | 60cm | 30cm | 30cm |
Wz 2 | 55cm | 30cm | 30cm | ||
Wz 3 | 40cm | 30cm | 30cm | ||
Wz 4 | 30cm | 25cm | 25cm | ||
0,95 |
≤ 0,85 | Wz 1 | 45cm | 25cm | 15cm |
Wz 2 | 45cm | 25cm | 15cm | ||
Wz 3 | 45cm | 25cm | 15cm | ||
Wz 4 | 30cm | 25cm | 15cm | ||
Bron ITW; gegevens zonder garantie.
Specifieke voorwaarden voor gladde nagels (Haubold of Paslode)
Afstand hart dakspant ≤ 85 cm Tegenlatten 60 x 40 | Afstand voor Haubold of Paslode 4,2 x 160 glad (blank of gegalvaniseerd) | ||||
|---|---|---|---|---|---|
Dakbedekking laden | Sneeuw | Windzone | Dakhelling | ||
kN/m2 | kN/m2 | 1 tot 4 | 15° | 30° | 45° |
| 0,30 | ≤ 0,85 | Wz 2 | 35cm | 35cm | 30cm |
Wz 3 | 25cm | 25cm | 25cm | ||
Wz 4 | 20cm | 15cm | 15cm | ||
0,60 |
≤ 0,85 | Wz 1 | 55cm | 30cm | 30cm |
Wz 2 | 40cm | 30cm | 30cm | ||
Wz 3 | 25cm | 25cm | 25cm | ||
Wz 4 | 20cm | 20cm | 20cm | ||
0,95 |
≤ 0,85 | Wz 1 | 45cm | 25cm | 15cm |
Wz 2 | 45cm | 25cm | 15cm | ||
Wz 3 | 30cm | 25cm | 15cm | ||
Wz 4 | 20cm | 20cm | 15cm | ||
Bron ITW; gegevens zonder garantie.
| Densiteit/ m³ | ~ 180 kg/m³ |
| Dampopenheid - µ | 3 |
| Nominale isolatiewwarde ʎD | 0,042 W/mK |
| Rekenwaarde warmtegeleidingsvermogen λB | 0,044 W/mK |
| Samendrukbaarheid ≥ 50 | ≥ 150 kPa |
| Kortstondige wateropname | ≤ 1 kg/m² |
| Luchtdoorstromingsweerstand | ≥ 100 kPa s/m² |
| Warmte opslagcapaciteit | 2100 J/kgK |
| Brandgedrag Euroklasse volgens DIN EN 13501-1 | E |
| Plaat toepassingsgebied | WF-EN 13171-T4-WS1,0-CS(10/Y)100-TR20-MU3-AF100 |
| Treksterkte loodrecht op de plaat | ≥ 20 kPa |
| Toepassing volgens Zvdh-regelgeving | UDP-A |
