Regenbestendig plafondpaneel met unieke tand- en groefprofielen
Gutex Multiplex-top maakt regendichte houtvezelisolatie met een lage opbouwhoogte mogelijk. De onderlegplaat is geschikt voor dakconstructies in nieuwbouw, voor dakrenovaties van binnen en van buiten, als afdekplaat voor dakisolatie en als bescherming bij achtergeventileerde gevelisolatie. Een hoge diffusieopenheid en een uitgesproken vochtopslag- en afgiftecapaciteit zorgen voor langdurige bouwfysische veiligheid. De winddichte tand- en groefverbinding beschermt de isolatieconstructie betrouwbaar tegen het doorstromen van koude lucht.
- Bewezen regenbestendigheid tot 3 mm voegvorming
- Hoge hagelbescherming HW4 (TÜV-getest)
- Kan 3 maanden vrij verweerd worden als tijdelijk dak
Certificaten & keurmerken
Warmtegeleidingsvermogen nominale waarde λD
0,045 W/mK
Warmtegeleidingsvermogen rekenwaarde λB
0,047 W/mK
Productdetails
Betrouwbare bescherming en eenvoudige installatie
De Gutex Multiplex-top onderspanbaan overtuigt door zijn duurzame weerbestendigheid en is regenbestendig vanaf een dakhelling van 15° zonder extra afdekking of afplakken van de plaatnaden. Dankzij hagelbeschermingsklasse HW4 (TÜV-getest) garandeert Multiplex-top ook betrouwbare bescherming tegen extreme weersomstandigheden. Door het gebruik van een houtvezelisolatieplaat in plaats van een conventionele onderspanbaan biedt Multiplex-top niet alleen effectieve thermische isolatie, maar minimaliseert het ook koudebruggen en verbetert het de geluidsisolatie. De maatnauwkeurigheid vergemakkelijkt een snelle, eenvoudige installatie, terwijl de tand-en-groefverbinding een "naad- en perforatiebestendige onderspanbaan" mogelijk maakt volgens de ZVDH-voorschriften zonder extra tape voor nageldichting of nageldichtingen. Multiplex-top kan worden gerecycled aan het einde van zijn levensduur.
Uitgebreide garantie
Gutex heeft een garantie voor de regenbestendige sarkingboard gedeponeerd bij de Centrale Vereniging van de Duitse Dakdekkersbranche en dekt in geval van een klacht niet alleen de vervanging van het materiaal, maar ook de verwijderings- en installatiekosten en eventuele steigerkosten.
- Biedt betrouwbare bescherming tegen regen en hagel vanaf een dakhelling van 15°, gecertificeerd in hagelbeschermingsklasse HW4 (TÜV-getest)
- Houtvezelisolatie minimaliseert koudebruggen en verbetert de geluidsisolatie in vergelijking met conventionele onderspanbanen
- De tand-groefverbinding en de hoge maatnauwkeurigheid maken een naad- en perforatiebevestigde onderlaag mogelijk volgens de ZVDH-voorschriften zonder nagelafdichtingen - inclusief bescherming tegen koude lucht die er doorheen stroomt
- Recyclebaar, gemaakt in Duitsland
Ingrediënten
- Onbehandeld sparren- en vurenhout
- 4 % PUR hars
- 1,5 % paraffine
Gutex Multiplex-top underlay board: regenbestendig, winddicht, robuust
Opslag en verwerking
- Bewaar en verwerk Multiplex-top op een droge plaats
Afstand tussen dakspanten
Maximale afmetingen in het midden afhankelijk van de paneeldikte:
- 22 mm: max. 85 cm
- 35 mm: max. 100 cm
Snijden
- Bij standaard houtbewerkingsmachines moeten de wettelijke vereisten voor het omgaan met houtstof in acht worden genomen.
Verhuizing
- Multiplex-top is geen lastdragende component (bijv. voor sneeuwbelasting).
- De plaat is niet statisch belastbaar.
- Vermijd kruisverbindingen.
- Gebruik alleen onbeschadigde panelen.
- Vermijd een verhoogde luchtvochtigheid in de ruimte (bv. door een natte dekvloer).
- Kieren van dakspanten zijn niet toegankelijk.

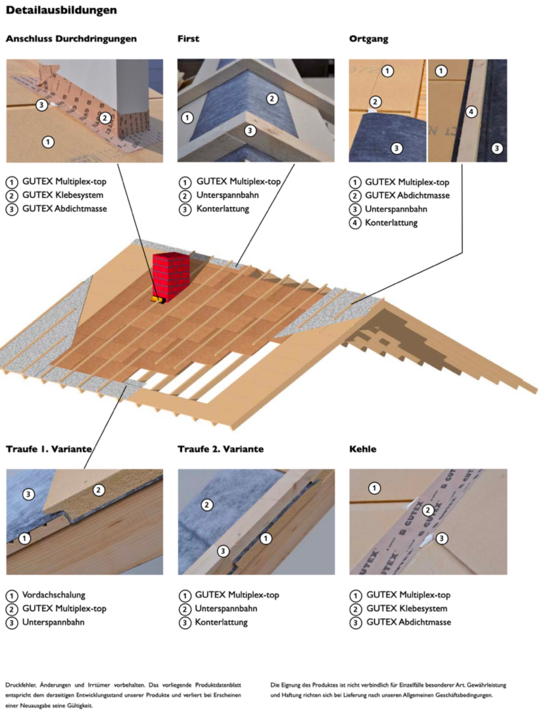

- Leg de planken met de gemarkeerde kant naar buiten, horizontaal, nauwkeurig passend en voegvast, groef naar beneden, messing naar boven. De planken worden meestal haaks op de daksparren gelegd.
- Bevestig de planken onmiddellijk met tegenlatten. Nagelafdichtbanden of verzegelingen zijn niet nodig.
- Voegafstand: verschuiving van de rijen met ten minste één spantas.

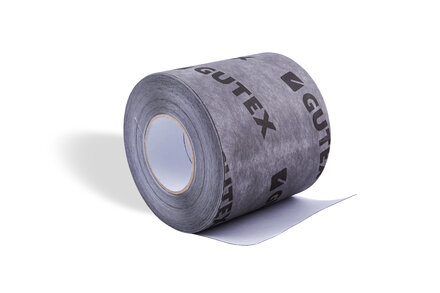

- Plak verbindingen en doorvoeren af met Gutex-lijmsysteem om ze regenbestendig te maken.
- Gutex houtvezelisolatieplaten kunnen gedurende lange perioden worden blootgesteld aan temperaturen tot 110 °C. Voor hogere temperaturen, zoals die veroorzaakt worden door zonnebuizen, zijn extra maatregelen nodig.
- De minimale afstanden van brandbare bouwmaterialen tot schoorstenen e.d. moeten worden aangehouden in overeenstemming met de relevante stookvoorschriften.
Dakhelling en waterdichtheid
Neem, afhankelijk van de dakhelling, de volgende passage uit de ZVDH-voorschriften in acht:
- < 15° afdekken met geschikte folie
- ≥ 15° is verlijming van de paneelnaden niet nodig, mits de standaard dakhelling niet meer dan 8° wordt onderschreden en er geen verhoogde eis is volgens de ZVDH-voorschriften.
Bij afwijkingen van de hierboven vermelde specificaties moeten de "Technische regels voor dakbedekkingen met dakpannen en dakpannen" van de ZVDH-voorschriften worden nageleefd:
- Als de RDN* van de bedekking met dakpannen en dakpannen meer dan 8° is onderschreden, zijn maatregelen nodig om de panlatten te onderhouden, bijv. panlatten van vochtbestendige materialen, waterafstotende afdekkingen voor de panlatten of iets dergelijks.
Hogere eisen zijn het gevolg van:
- lange spanten > 10 m
- geconcentreerde waterstroming op gedeeltelijke delen van het dak, bijv. onder regenpijpen of samenvoeging van dalen of iets dergelijks.
- speciale dakoppervlakken zoals gebogen dakkapellen, ton- en kegeldaken
- besneeuwde gebieden (sneeuwbelasting ≥ 1,5 kN/m²)
- winderige gebieden Windbelastingszone 4 of kam- en toplocaties of ravijnvorming.
* De standaard dakhelling hangt af van de dakpanvorm en legmethode en wordt gespecificeerd door de dakpanfabrikant (ZVDH-voorschriften vanaf 04/2024)
Richtlijnen voor heteluchtlassen
- Gebruik hete lucht, max. 350 °C, niet rechtstreeks verhitten.
- Gebruik het apparaat maximaal 7-10 seconden per plek; controleer verkleuring en verwijder indien nodig.
Deze verwerkingsrichtlijnen beschermen Multiplex-top tegen spontane verbranding. De verwerkingsrichtlijnen voor membranen moeten ook in acht worden genomen.
Bevestiging van Multiplex-top (dikte ≤ 35 mm, gebouwhoogte ≤ 10 m, landinwaarts)
Belangrijke opmerkingen
- Bevestigingsmiddelen moeten minimaal gegalvaniseerd zijn.
- Voor afwijkende ontwerpen zijn specifieke oplossingen van de fabrikant van bevestigingsmiddelen vereist. Fabrikanten bieden ondersteuning met statische aanbevelingen, die kunnen worden aangevraagd via het formulier.
Hartafstand dakspanten: ≤ 85 cm | Afstand voorPaslode3,8 x 130 Groef Rondom (gegalvaniseerd) Dakhelling | ||||
|---|---|---|---|---|---|
Belasting overkapping (kN/m²) | Sneeuw (kN/m²) | Windzone | 15° | 30° | 45° |
0,30 | ≤ 0,85 | Wz 1 | 70 cm | 35 cm | 40 cm |
|
| Wz 2 | 50 cm | 35 cm | 40 cm |
|
| Wz 3 | 35 cm | 35 cm | 35 cm |
|
| Wz 4 | 25 cm | 25 cm | 25 cm |
0,60 | ≤ 0,85 | Wz 1 | 55 cm | 30 cm | 25 cm |
|
| Wz 2 | 55 cm | 30 cm | 25 cm |
|
| Wz 3 | 40 cm | 30 cm | 25 cm |
|
| Wz 4 | 30 cm | 30 cm | 25 cm |
0,95 | ≤ 0,85 | Wz 1 | 40 cm | 20 cm | 15 cm |
|
| Wz 2 | 40 cm | 20 cm | 15 cm |
|
| Wz 3 | 40 cm | 20 cm | 15 cm |
|
| Wz 4 | 35 cm | 20 cm | 15 cm |
Bron ITW; gegevens zonder garantie.
| Hartafstand dakspanten: ≤ 85 cm Tegenlatten: 60 x 40 |
Afstand voor ITW klemmen SD 91120 / BS 29120 (gegalvaniseerd) Dakhelling
| ||||
|---|---|---|---|---|---|
Belasting overkapping (kN/m²) | Sneeuw (kN/m²) | Windzone | 15° | 30° | 45° |
0,30 | ≤ 0,85 | Wz 1 | 30 cm | 15 cm | 20 cm |
|
| Wz 2 | 25 cm | 15 cm | 20 cm |
|
| Wz 3 | 20 cm | 15 cm | 15 cm |
|
| Wz 4 | 15 cm | 15 cm | 10 cm |
0,60 | ≤ 0,85 | Wz 1 | 25 cm | 10 cm | 10 cm |
|
| Wz 2 | 25 cm | 10 cm | 10 cm |
|
| Wz 3 | 20 cm | 10 cm | 10 cm |
|
| Wz 4 | 15 cm | 10 cm | 10 cm |
0,95 | ≤ 0,85 | Wz 1 | 20 cm | 10 cm | 5 cm |
|
| Wz 2 | 20 cm | 10 cm | 5 cm |
|
| Wz 3 | 20 cm | 10 cm | 5 cm |
|
| Wz 4 | 15 cm | 10 cm | 5 cm |
Bron ITW; gegevens zonder garantie.
Gedetailleerde training
| Densiteit/ m³ | ~ 220 kg/m³ |
| Dampopenheid - µ | 3 |
| Nominale isolatiewwarde ʎD | 0,045 W/mK |
| Rekenwaarde warmtegeleidingsvermogen λB | 0,047 W/mK |
| Samendrukbaarheid ≥ 50 | ≥ 200 kPa |
| Kortstondige wateropname | ≤ 1 kg/m² |
| Luchtdoorstromingsweerstand | ≥ 100 kPa s/m² |
| Warmte opslagcapaciteit | 2100 J/kgK |
| Brandgedrag Euroklasse volgens DIN EN 13501-1 | E |
| Plaat toepassingsgebied | WF-EN 13171-T5-CS(10/Y)200-TR30-WS1,0-AF100-MU3 |
| Treksterkte loodrecht op de plaat | ≥ 30 |
| Toepassing volgens Zvdh-regelgeving | UDP-A |
